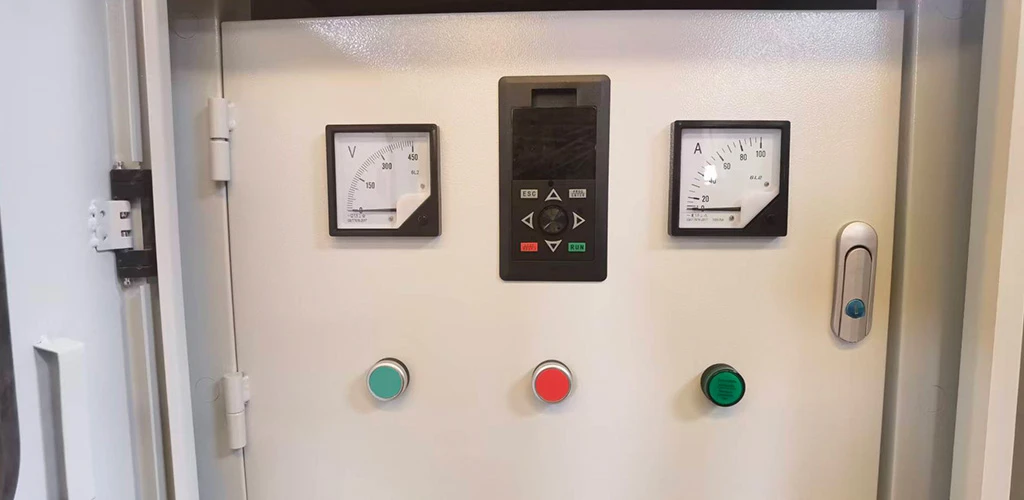

Aşağıdaki özellikler kontrol paneline entegre edilmiştir ve ağır kauçuk contalı güçlendirilmiş gözetleme penceresinden görülebilmektedir:
1. Entegre Yerel Arayüz Paneli
Dijital Tuş Takımı ve Ekran: Parametre konfigürasyonu, arıza teşhisi ve yerel frekans ayarları (0-50/60 Hz) için merkezi bir VFD kontrol modülü (ESC, RUN, STOP, ok tuşları).
Çift Analog Telemetri: Özel cihazlar dijital ekrandan bağımsız olarak analog veriler sağlar:
Voltmetre (0-450 V AC): Giriş fazı voltajını izleyin.
Ampermetre (0-100 A AC): Gerçek-zamanlı motor yükü akımı izleme.
Standart Yerel Kontroller: Operatörün rahatlığı için net Çince etiketlere sahip, sağlam, endüstriyel-sınıf dokunsal düğmeler:
Yeşil LED Düğmesi:"Koşuyor" (运行指示)
Kırmızı LED Düğmesi:"Dur" (停止指示)
Yeşil LED Düğmesi:"Hata" (故障指示) * Not: Arıza rengi müşteri spesifikasyonuna uygundur ancak mantık, anında açma tanımlamasını sağlar.
2. Sağlam Endüstriyel Yapı
Ağır-İş IP54 Muhafaza: Hassas CNC lazer-kesimli ve kaynaklı çelik, ortam nemine, silika tozuna ve mekanik titreşime karşı dayanıklılık sağlamak için-korozyon önleyici toz kaplamayla kaplanmıştır.
Etki-Dayanıklı Gözlem Penceresi: Kabinin sızdırmazlığından veya bütünlüğünden ödün vermeden dahili teşhislerin net bir şekilde görülebilmesini sağlar.
Yerde-Ayakta Tasarım: Yüksek-titreşimli tünel kontrol odalarında stabilite için geniş kaplama alanı.
Teknik Kalite Kontrol ve Süreç
Kritik havalandırma sistemlerinde maksimum çalışma süresini sağlamak için 45kW VFD kabinlerimiz sıkı testlere tabi tutulur:
Bileşen Kaynağı: Uzun-vadeli istikrar ve uyumluluk sağlayan yüksek-kaliteli bileşenlerin (VFD modülü, kontaktörler ve enstrümantasyon) kullanılması.
24 Saat Yaşlandırma Testi: Tamamlanan her ünite, gönderilmeden önce termal yönetimi ve parametre kararlılığını doğrulamak için tam-yük eskime testine tabi tutulur.
{0}Fabrika Öncesi Testler: Kapsamlı sıralı mantık testi, yalıtım direnci testi ve koruyucu açma simülasyonu (örn. motor aşırı yükü, aşırı akım) zorunludur.
Tünel Projelerinde Temel Avantajlar
YUMUŞAK BAŞLATMA VE DURDURMA KORUMASI: Başlatma sırasında yüksek ani akımı (6-7 I_n) ortadan kaldırır, güç şebekesini ve mekanik fan bileşenlerini korur.
DİNAMİK ENERJİ TASARRUFU: Hızın %20 oranında azaltılması, teorik olarak güç tüketimini yaklaşık %50 oranında azaltabilir (P \\propto N^3).
TAM ELEKTRİKSEL GÜVENLİKLER: Aşırı gerilim, düşük gerilim, aşırı akım, motor aşırı yükü ve kısa-devre korumasını içerir.
Kullanım Kılavuzu
Gücü Doğrula: Analog Voltmetreyi $380\\text{V}$ ($+/-10\\%$) giriş voltajı açısından kontrol edin. Tüm "Arıza" ve "Çalışıyor" ışıklarının kapalı olduğundan emin olun.
Başlangıç: tuşuna basın"Koş" (运行指示)(Yeşil) tuş. VFD, fanı yumuşak-başlatacaktır.
Ayarlama: Gerekli çıkış frekansını ve fan hızını ayarlamak için dijital VFD tuş takımı oklarını kullanın.
Durdurmak: tuşuna basın"Dur" (停止指示)(Kırmızı) tuşa basın. VFD, fanı sorunsuz bir şekilde yavaşlatacaktır.
Arıza Sıfırlama: Bir arıza durumunda,"Hata" (故障指示)(Yeşil LED, mantık-etkin) yanıyor. Sıfırlamadan önce güvenli bir şekilde yavaşlayın, VFD teşhislerini kontrol edin ve altta yatan sorunu çözün.
Teknik Destek ve Özelleştirme
Kurulum Kılavuzu: Uzaktan elektrik şeması danışmanlığı ve devreye alma yardımı.
İsteğe Bağlı Yükseltmeler: NEMA standart muhafazalar, PLC entegrasyonu (Modbus) veya tersine çevrilebilir fan kontrolü için özelleştirme seçenekleri.
